Procesamiento de láminas automotrices de alta tecnología Huaan Gonvvama (Changshu) Co., Ltd.

Procesamiento de láminas automotrices de alta tecnología Huaan Gonvvama (Changshu) Co., Ltd.

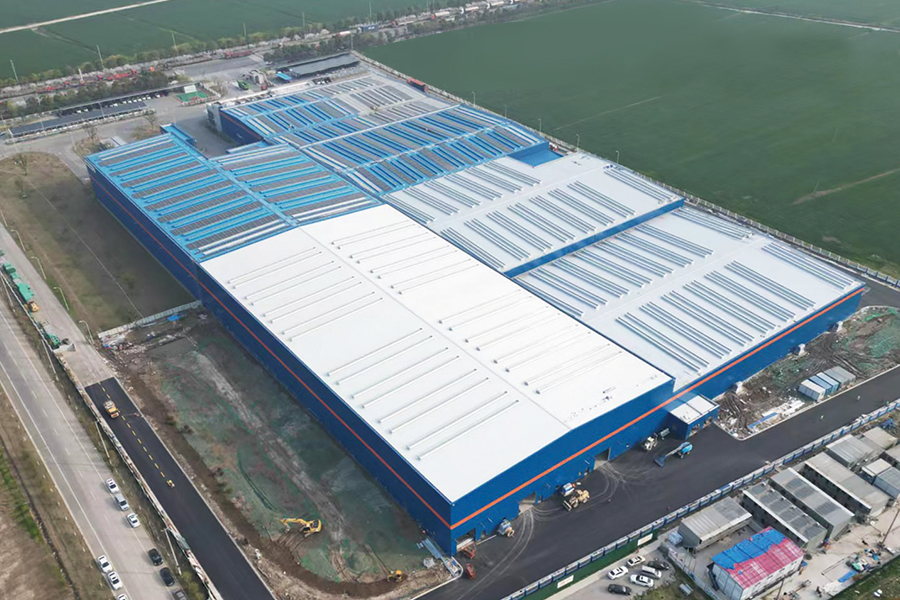

Nombre del proyecto: Proyecto de ampliación de láminas para vehículos ligeros de nueva energía – Edificio de planta de producción 3

Descripción del proyecto:
La planta de producción comprende dos zonas. La zona D tiene una longitud de 144 m y una anchura de 90,125 m, con una altura máxima de cumbrera de 15,9 m y una altura máxima de alero de 13,35 m. La zona C tiene una longitud de 132 m y una anchura de 72 m, con una altura de cumbrera de 18,6 m y una altura de alero de 16 m. El consumo total de acero del proyecto es de aproximadamente 2.200 toneladas.

El proyecto adopta un sistema estructural de acero con columnas y vigas. Se utilizan dos tipos de bases de columna:
Bases de columna fijadas con pernos de anclaje;
Cimentaciones de bolsillo (encastradas).

Las columnas de acero son columnas de acero de sección H. Se adoptan dos tipos de vigas de techo:
Vigas de acero de alma maciza;
Vigas de acero tipo truss.
Los refuerzos del techo y los refuerzos entre columnas están dispuestos en dirección transversal y longitudinal para formar un sistema de estructura de acero estable.

La subrasante se compone de tierra de cimentación compactada, una capa de piedra triturada compactada (lastre) de 300 mm de espesor y una capa ciega de hormigón C15 de 100 mm de espesor. La capacidad de carga permitida de la cimentación es de 8 t/m². El sitio está nivelado y no hay obstrucciones como líneas eléctricas de alto voltaje alrededor del sitio.

El sistema de tejado consta de paneles metálicos de doble capa con lana aislante térmica. El sistema de muros está formado por una estructura de acero con paneles sándwich de lana de roca.

Desafíos del proyecto:
El proyecto incluye vanos individuales superiores a 36 m, lo que lo clasifica como un subproyecto de alto riesgo que supera una determinada escala. Se requiere revisión y aprobación de expertos antes de la construcción, y las operaciones de elevación deben realizarse estrictamente de acuerdo con el plan de elevación aprobado. Además, el calendario de construcción era extremadamente ajustado. Debido a los requisitos del proceso, el propietario exigió que se completaran en un plazo de 30 días aproximadamente 23.000 m² de montaje de acero estructural principal y aproximadamente 10.000 m² de instalación de paneles de techo internos. Al final, el equipo del proyecto completó las tareas anteriores en 25 días garantizando calidad, cantidad y seguridad, y recibió elogios unánimes del cliente.
