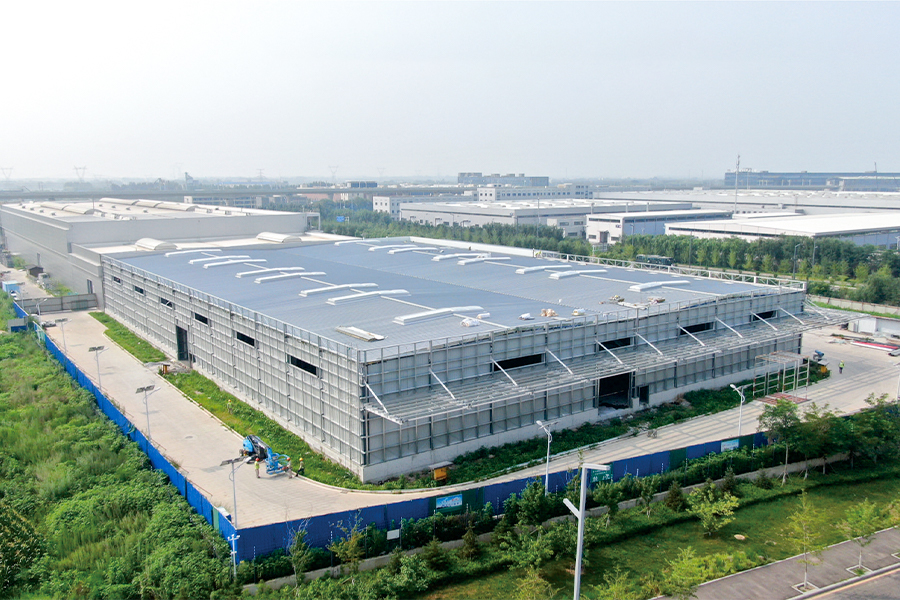

Soluciones de fundición Georg Fischer Shenyang Co., Ltd

Trabajos de estructura de acero para la Fase I y Proyecto de Ampliación de Georg Fischer Casting Solutions Shenyang Co., Ltd.

Proyecto Fase I:
En la Zona D del Taller No. 1, el edificio tiene una longitud de 21,5 m, un ancho de 45 m y una altura de techo de 8,5 m.
Las zonas F y G tienen una longitud de 54,8 m, un ancho de 45 m y una altura de cresta de 14,51 m.
El proyecto adopta columnas de hormigón armado con vigas de acero. El sistema de techo consta de una plataforma de piso de acero con una membrana impermeable instalada en la parte superior. El sistema de muros consta de muros de mampostería con estructura exterior de acero y paneles sándwich de lana de roca.
Según los diferentes requisitos funcionales, se combinan varios edificios con diferentes luces y alturas. Las alturas de los parapetos son 15,5 m, 11,3 m, 10 my 7 m respectivamente. La luz máxima es de 27,4 m. A lo largo de las líneas AA–D se han instalado varios puentes grúa de 50 toneladas.
Cada viga de estructura de acero consta de cinco segmentos de viga de acero, con una luz única de aproximadamente 27,4 m. El peso total de las vigas del tejado supera las 180 toneladas y las vigas de la grúa pesan aproximadamente 100 toneladas. Los materiales de acero son Q355B y Q235B, según lo especificado en el diseño.

Proyecto de Ampliación Fase I:
El Taller N° 2 tiene una longitud de 97,54 m, un ancho de 67,1 m, una altura de 9,7 m y una luz máxima de 33,46 m. Los materiales de acero son Q355B y Q235B de acuerdo con los requisitos de diseño.
La estructura consta de columnas y vigas de acero, con vigas de techo de acero de alma maciza con perfiles en H. Las bases de las columnas se anclan con pernos de anclaje. Las columnas y vigas de acero adoptan secciones en H. Se proporcionan refuerzos de techo y refuerzos entre columnas en direcciones transversales y longitudinales para formar un sistema de marco rígido estable.

Descripción Estructural Principal:
El marco principal utiliza acero Q355B, con columnas y vigas de acero soldadas con sección en H. Todos los componentes de acero están granallados con grado Sa 2,5. Las correas del techo y de las paredes están formadas por tiras de acero galvanizado Q355B.
Patio de Materiales N° 7:
El patio de almacenamiento de material tiene una longitud de 11 m, un ancho de 48 m, una altura de alero en voladizo de 6,55 m y una luz de 11 m. Los materiales de acero son Q355B y Q235B según los requisitos de diseño.
La estructura adopta columnas y vigas de acero, con vigas de techo hechas de acero de sección en H de alma sólida. Las bases de las columnas se anclan con pernos de anclaje. Las columnas de acero incluyen tanto columnas de sección en H como columnas de caja. Los refuerzos del techo y los refuerzos entre columnas están dispuestos en direcciones transversales y longitudinales, formando un sistema de estructura de acero estable.
