Sistemas de iluminación automotriz Changzhou Xingyu Co., Ltd.

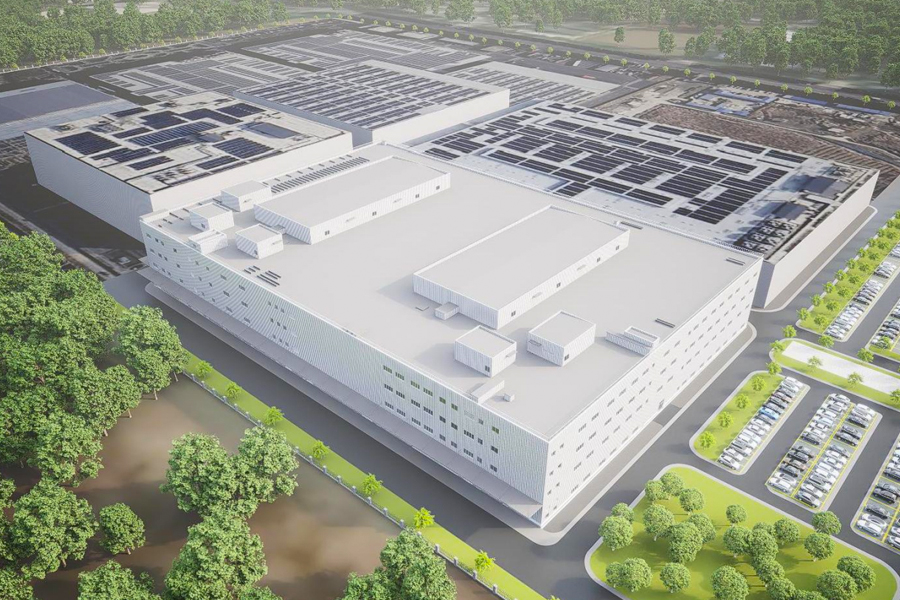

Proyecto de Fábrica Electrónica del Parque Industrial de Fabricación Inteligente de Changzhou Xingyu Automotive Lighting Systems Co., Ltd.

El proyecto de fábrica electrónica del parque industrial de fabricación inteligente de Changzhou Xingyu Automotive Lighting Systems Co., Ltd. está ubicado al sur de Huanghe West Road y al oeste de Baotashan Road, distrito de Xinbei, ciudad de Changzhou. El proyecto tiene una superficie construida de 18.274,35 metros cuadrados y una superficie bruta total de 74.977 metros cuadrados. El edificio consta de cuatro plantas sobre rasante, con una altura prevista de 23.990 metros.
Este proyecto es un edificio industrial Clase C Tipo II de varios pisos utilizado para la producción y procesamiento de componentes de iluminación automotriz, con una clasificación de resistencia al fuego de Grado II. El tejado incluye siete pequeñas unidades de estructura de acero, que constan de seis salas de máquinas de aire acondicionado y una sala de calderas. Entre ellos, la Sala de Planta de Aire Acondicionado 1 y la Sala de Planta de Aire Acondicionado 2 son las más representativas, y ambas tienen formas estructurales y áreas de piso idénticas.
La Sala 1 de la Planta de Aire Acondicionado adopta un sistema estructural de vigas y columnas de acero, con bases de columnas ancladas mediante pernos de anclaje. Las columnas de acero son secciones de acero en forma de H. Se proporcionan refuerzos horizontales al nivel del techo y se utilizan tirantes de tubos de acero redondos en las paredes para formar un sistema de estructura de acero estable. El sistema de techo consta de un panel metálico de una sola capa con lana aislante, mientras que el sistema de pared adopta paneles metálicos de una sola capa.
Una viga de estructura de acero en la sala de la planta de aire acondicionado 1 se compone de tres vigas de acero, con una longitud total de aproximadamente 28 metros. Las columnas de acero pesan aproximadamente 10,5 toneladas y las vigas del techo pesan aproximadamente 10,99 toneladas. El material de la estructura de acero es acero Q355B, seleccionado de acuerdo con los requisitos de diseño.

Desafíos del proyecto:
El sistema de paneles de pared implica una gran cantidad de juntas, lo que impone altos requisitos en cuanto a la planitud estructural general. Al mismo tiempo, se requiere un control estricto sobre la calidad visual durante la instalación, así como sobre la planitud de los propios paneles.
